单反相机工作原理图
数码单镜头反光DSLR(Digital Single Lens Reflex)照相机,简称数码单反相机。在这种系统中,反光镜和棱镜的独到设计使得摄影者可以从取景器中直接观察到通过镜头的影像。单镜头反光照相机的构造图中可以看到,光线透过镜头到达反光镜后,折射到上面的对焦屏并结成影像,透过接目镜和五棱镜,我们可以在观景窗中看到外面的景物。

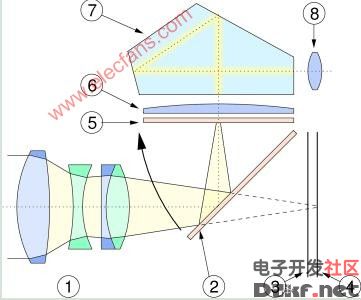

光通过透镜 (1),被反光镜(2)反射到磨砂取景屏(5)中。通过一块凸透镜(6) 并在五棱镜(7)中反射,最终图像出现在取景框(8)中。当按下快门,反光镜沿箭头所示方向移动,反光镜(2) 被拾起,图像被被摄在CCD(4)上,与取景屏上所看到的一致。
